施工図・拾い出し

作図要素と概算見積行が連動しているので拾い漏れも防ぎます。連動工事の設定で関連工事単価も概算見積金額に追加が可能。予算をチェックしながら図面作成が行えます。

従来の作図を行った後で“造成前形状”を入力するだけで、搬入・搬出土量の計算ができるようになりました。もちろん自社の「ほぐし率」「締固め率」をセットすることができます。
※システムプラン限定機能

敷地から緑地面積を算出、表示することができます。整形な緑地面積も領域を三角形に細分化して求積表を自動作成することができます。

作図要素より簡単に仕様書の作成ができます。もちろん、使用した商品名や商品仕様、樹木のサイズまで一覧表示されます。

寸法線も簡単に作成することができます。作図要素に連動しているので、作図変更を行えば自動的に変更されます。

商品名はもちろん、文字の入力・修正・オリジナルテキストの登録も簡単に入力。バラバラに並んだ引出線を指定して、同一ライン上に整列させることもできます。

従来の引出し線がさらに入力しやすく。入力された図面から候補文字を抽出し、登録しておいた文字と組合せる事が簡単に出来るので、引出し線の入力をアシストして作業効率を改善します。

照明器具を自動で識別し、マーカーを表示することで、照明計画を分かりやすく可視化します。使用している照明器具のリストも自動生成されるため、拾い漏れや配置ミスを削減します。マーカー色・サイズ・透過度を自由にカスタマイズ でき、図面に合わせた照明計画の精度向上と業務の効率化で最適な視認性を確保できます。
※システムプラン限定機能

建築学会基準に則った断面から各種寸法の変更が可能。施工品質を伝える資料として活用出来ます。

情報を抽出したものを選択し「取得」ボタンを押すと見積りに必要な㎡（表面積・小口・天端・塗り面積）や、ｍ（長さ）、商品情報が表示されます。計測された数値や情報はテキストや引き出し線として図面上に配置を行うことができます。

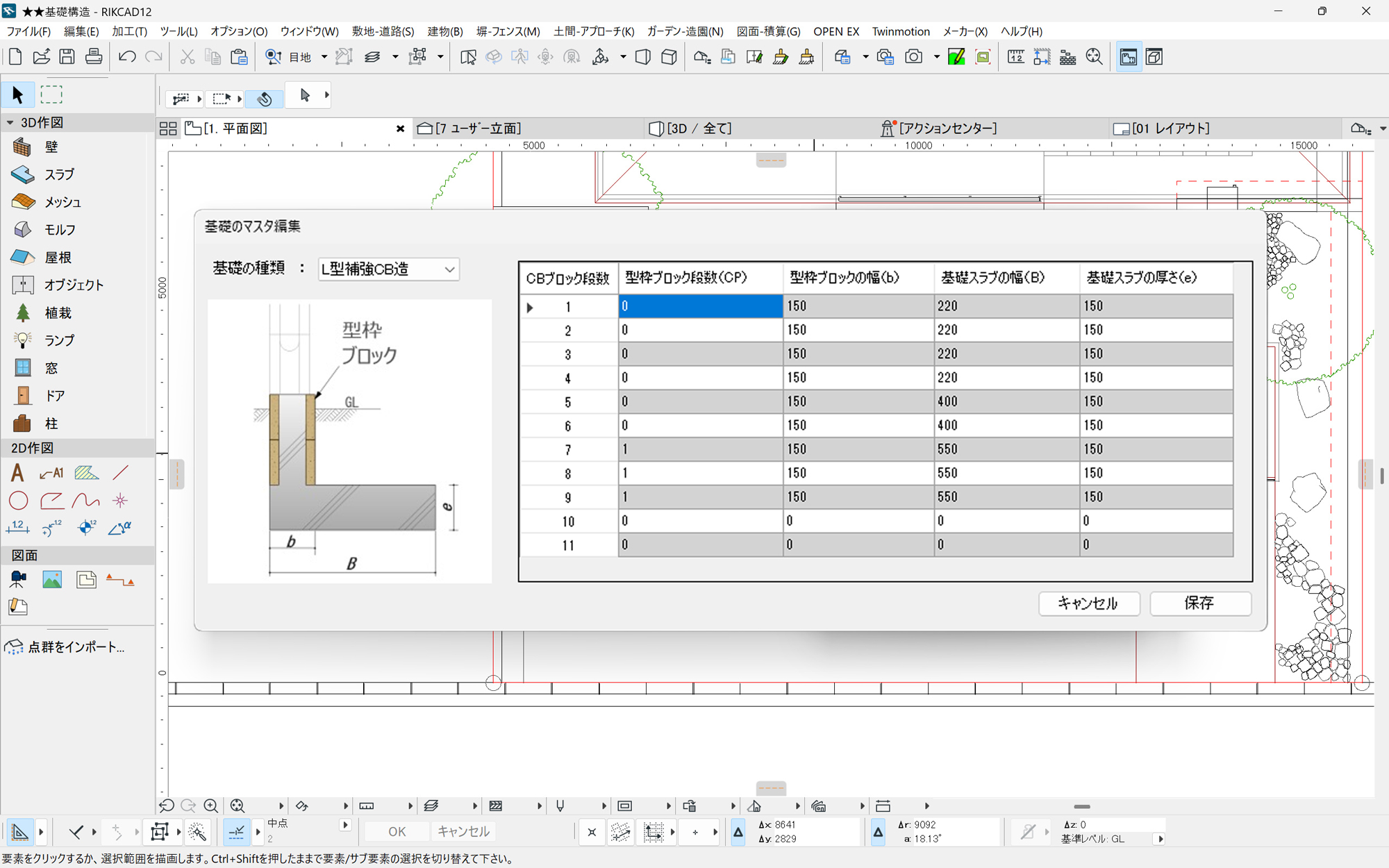

ブロック基礎を2D・3Dで正確に作図し、設計段階から構造を可視化。基礎はL型・T型4種に対応し、幅や厚みも自社仕様に変更可能です。事前に干渉チェックを行うことで施工ミスやロスを防ぎ、設計者の経験に問わず安心・安全な設計を実現します。
※システムプラン限定機能
