LIXIL塀・フェンス設計支援

境界塀・目隠しフェンス提案をサポート！

ブロック断面図・構造可視パース・商品画像をダウンロード！
施工や施工品質を施主に伝える資料として活用できます。

基準風速はその地方における過去の台風の記録( 最大風速) に基づき大型台風を想定し、
毎秒30m ～ 46m までの範囲内において国土交通大臣が定める風速です。

※1 断面図適用条件： 風速Ｖ0=34m/s・必要地耐力20kN/ ㎡・基礎型枠ブロック150 厚
       日本建築学会・補強コンクリートブロック塀設計規準に準拠
　　断面図面集に記載の風圧作用面積係数γは、各商品カタログ記載の通風率より算出しております。

STEP.1 フェンス付きCB塀構造断面図面集を確認!
基準風速V0=34m/sを想定した基礎断面図(※)をご用意しております。
PDFデータをダウンロードして活用いただけます。

※断面図適用条件： 風速V0=34m/s・必要地耐力20kN/㎡・基礎型枠ブロック150厚
　日本建築学会・補強コンクリートブロック塀設計規準に準拠
　基準風速はその地方における過去の台風の記録(最大風速)に基づき、
　大型台風を想定し30m毎秒～46m毎秒までの範囲内において国土交通大臣が定める風速です。
　断面図面集に記載の風圧作用面積係数γは、各商品カタログ記載の通風率より算出しております。

STEP.2 基礎断面図・構造可視パース・商品画像をダウンロード!

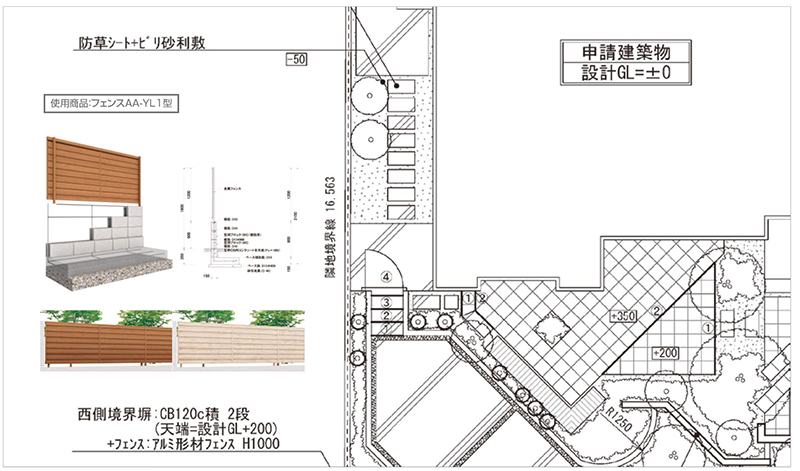

STEP.3 提案図面・プレゼンシートに取込み!

■基礎断面図・・・H800・H1000・H1200のアルミ・目隠しフェンスに対応した基礎断面図として！
■構造可視パース画像…ブロック内部を可視化することで施主様への構造説明として！
■商品イメージ画像…口頭では伝わりづらい製品の特長説明として！
